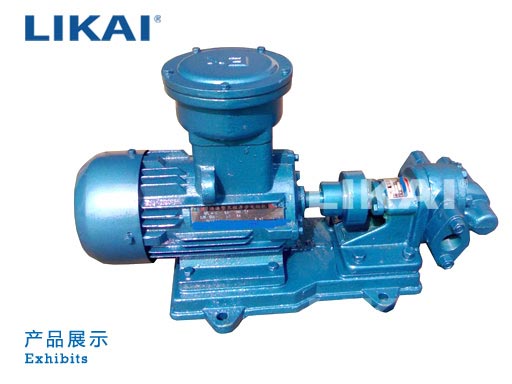

KCB齿轮油泵

KCB型齿轮输油泵适用于输送各种油类,如原油、柴油、润滑油。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,如需使用耐高温泵,可同本单位联系配用耐高温材料即可。耐高温泵的使用温度不超过300℃,粘度为5×10-5~1.5×10-3m2/s。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

产品概述

KCB型齿轮输油泵适用于输送各种油类,如原油、柴油、润滑油。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,如需使用耐高温泵,可同本单位联系配用耐高温材料即可。耐高温泵的使用温度不超过300℃,粘度为5×10-5~1.5×10-3m2/s。 2cy型齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,用于输送粘度在10.E(75c.s.t)以下,温度在300℃以下的具有润滑性的油料,不锈钢齿轮泵可输送食用油料、饮料等。本系列泵结构简单紧凑,使用和保养方便。

型号意义

型 号 流量 m3/h 压力 MPa 真空度 m.H2O 进出口径 mm H L L1 L2 L3 A B C D n-m 进出口 距离 K 配用 电机 型号 功率 KW
KCB18.3 2CY1.1/14.5 1.1 1.45 5 G3/4″ 109 583 405 72 250 205 250 79 200 Y90L-4 1.5
KCB33.3 2CY2/14.5 2 1.45 5 G3/4″ 119 618 437 72 250 205 250 79 200 Y100L1-4 2.2
KCB55 2CY3.3/3.3 3.3 0.33 5 G1″ 109 588 405 72 250 205 250 86 200 Y90L-4 1.5
KCB83.3 2CY5/3.3 5 0.33 5 G11/2″ 119 658 437 72 250 205 250 99 200 Y100L2-4 2.2
KCB133 2CY8/3.3 8 0.33 5 G2″ 182 778 688 130 450 250 340 32 260 Y132S-6 3
2CY8/6 8 0.6 5 G2″ 182 818 688 130 450 250 340 32 260 Y132M1-6 4
2CY8/10 8 1.0 5 G2″ 182 818 688 130 450 250 340 32 260 Y132M2-6 5.5
2CY12/1.3 12 0.13 5 G2″ 172 703 576 130 370 250 305 32 260 Y112M-4 4
KCB200 2CY12/3.3 12 0.33 5 G2″ 182 778 688 130 450 250 340 32 260 Y132S-4 5.5
2CY12/6 12 0.6 5 G2″ 182 778 688 130 450 250 340 32 260 Y132S-4 5.5
2CY12/10 12 1.0 5 G2″ 182 818 688 130 450 250 340 32 260 Y132M-4 7.5
KCB300 2CY18/3.6 18 0.36 5 70 187 898 723 120 480 280 340 45 123 6-M14 234 Y132M2-6 5.5
2CY18/6 18 0.6 5 70 242 983 912 155 600 280 380 30 123 6-M14 234 Y160M-6 7.5
KCB483 2CY29/3.6 29 0.36 5 70 187 898 723 120 480 280 340 45 123 6-M14 234 Y132M-4 7.5
2CY29/6 29 0.6 5 70 242 983 912 155 600 280 380 30 123 6-M14 234 Y160M-4 11
KCB633 2CY38/2.8 38 0.28 5 100 230 1094 912 155 600 280 380 60 158 8-M16 280 Y160L-6 11
2CY38/6 38 0.6 5 100 286 1224 943 150 650 360 360 65 158 8-M16 280 Y200L2-6 22
KCB960 2CY60/3 60 0.3 5 100 230 1159 955 155 650 280 410 60 158 8-M16 280 Y180L-4 22
2CY100/3 100 0.3 5 150 440 1586 1325 110 550×2 450 450 -20 210 8-M16 400 Y250M-8 30
2CY100/6 100 0.6 5 150 465 1856 1536 138 420×3 600 600 8 210 8-M16 400 Y315S-8 55
2CY120/3 120 0.3 5 150 440 1586 1325 110 550×2 450 450 -20 210 8-M16 400 Y250M-8 30
2CY120/6 120 0.6 5 150 465 1856 1536 138 420×3 600 600 8 210 8-M16 400 Y315S-8 55
2CY150/3 150 0.3 5 150 460 1696 1376 138 550×2 500 500 8 210 8-M16 400 Y280S-8 37
2CY150/6 150 0.6 5 150 465 1946 1536 138 420×3 600 600 8 210 8-M16 400 Y315M1-8 75

注:1、表中参数为50℃,30C.S.t粘度条件下的数值。 2、KCB18.3~200、2CY1.1~12配带管螺纹口的腰形法兰;KCB300~960、2CY18~150不配带法兰,需用户自行加工。 KCB、2CY型齿轮油泵

不含固体颗粒和纤维物、无腐蚀性的润滑油、重油、工业轻油和食油等油类都可输送。适用于油库、码头、船舶、工厂、农场、矿山等。



KCB、2CY型齿轮油泵

型号 电动机 A B C D E G" L
型号 功率
KCB18.3 Y-90L-4 1.5 583 300 230 130 79 3/4" 230
KCB33.3 Y-100L1-4 2.2 618 325 285 140 79 3/4" 250
KCB55 Y-90L-4 1.5 588 300 230 130 86.5 1" 230
KCB83.3 Y-100L1-4 2.2 658 325 285 140 99 3/2" 250

KCB、2CY型齿轮油泵

型号 L L1 L2 L3 H H1 H2 B B1 B2 B3
KCB-300 855 690 470 100 413 188 230 410 370 315 210
KCB-483.3 855 690 470 100 413 188 230 410 370 315 210
KCB-200 800 655 450 116 315 182 220 380 340 250 210
KCB-633 1116 898 570 163 510 210 305 440 390 280 237
KCB-960 1156 941 600 176 555 210 305 460 410 280 237

结构特点

本系列齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。从主轴外伸端向泵看,为顺时针旋转。随着使用时间的增长,齿轮泵会出现泵油不足,甚至不泵油等故障,主要原因是有关部位磨损过大。齿轮泵的磨损部位主要有主动轴与衬套、被动齿轮中心孔与轴销、泵壳内腔与齿轮、齿轮端面与泵盖等。润滑油泵磨损后其主要技术指标达不到要求时,应将其拆卸分解,查清磨损部位及程度,采取相应办法予以修复。
