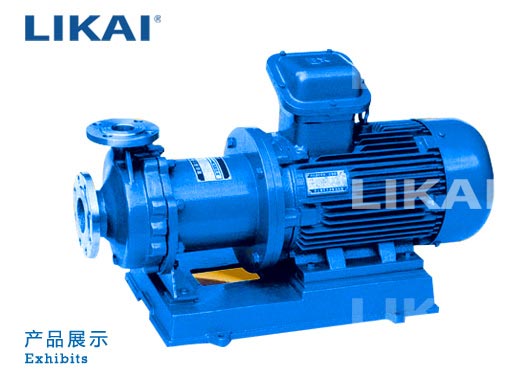

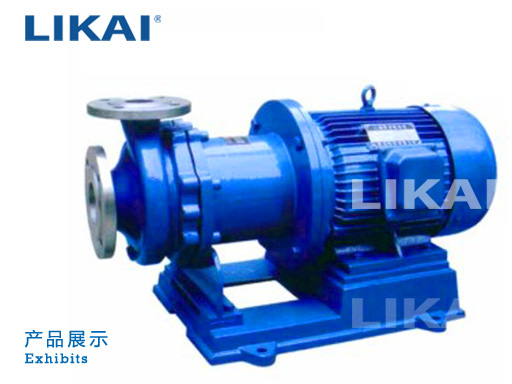

CQB型磁力泵

CQB型磁力泵通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

概述

CQB型磁力泵通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐泵,其技术经济指标与国外同类产品八十年代末的水平相当。

性能特点

CQB型磁力泵过流部分采用全不锈钢材料,对有机酸,有机化合物,碱、中性溶液和多种气体都有良好的耐腐蚀性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。

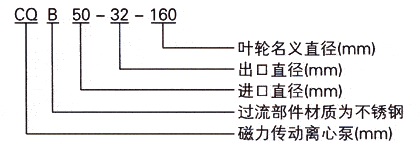

型号意义

型 号 口径(mm) 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压 (V) 材 质
进口 出口
CQB32-20-125 32 20 3.2 20 1.1 380 不 锈 钢
CQB32-20-160 32 20 3.2 32 1.5 380
CQB40-25-125 40 25 6.3 20 2.2 380
CQB40-25-160 40 25 6.3 32 3 380
CQB40-25-200 40 25 6.3 50 5.5 380
CQB50-32-125 50 32 12.5 20 3 380
CQB50-32-160 50 32 12.5 32 4 380
CQB50-32-200 50 32 12.5 50 7.5 380
CQB50-32-250 50 32 12.5 80 18.5 380
CQB65-50-125 65 50 25 20 4 380
CQB65-50-160 65 50 25 32 7.5 380
CQB65-40-200 65 40 25 50 15 380
CQB65-40-250 65 40 25 80 18.5 380
CQB80-65-125 80 65 50 20 7.5 380
CQB80-65-160 80 65 50 32 15 380
CQB80-50-200 80 50 50 50 18.5 380
CQB80-50-250 80 50 50 80 37 380
CQB100-80-125 100 80 100 20 15 380
CQB100-80-160 100 80 100 32 18.5 380
CQB100-65-200 100 65 100 50 37 380
CQB100-65-250 100 65 100 80 55 380
注:每个型号都可配防爆电机

CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

结构图纸


CQB型磁力驱动离心泵结构图

CQB型磁力驱动离心泵安装尺寸

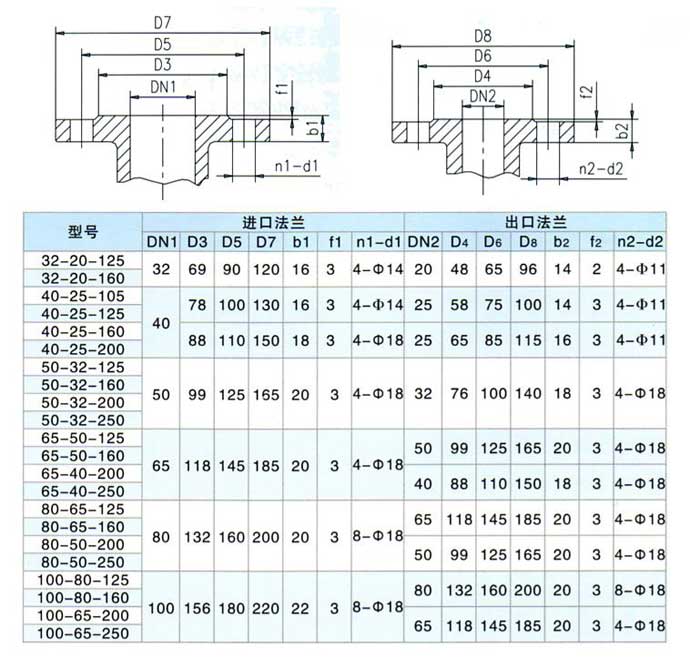

CQB型磁力驱动离心泵法兰尺寸
