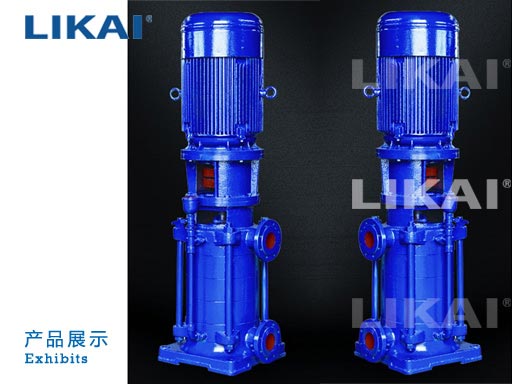

DL型立式多级离心泵

DL型立式多级离心泵供输送不含固体颗粒的清水及物理化学性质性质类似于水的液体之用。主要用于高层建筑供水,也可应用于厂矿给排水、输送液体的流量范围为4.9~200m3/h,扬程范围为22~239m,配套功率范围为1.5~160KW,口径范围为φ40~φ150mm。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

产品概述

DL型立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

产品特点

1、水力模型先进:效率高,性能范围广。
2、结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
3、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。
5、立式结构,占地面积小。

技术参数

流量:4.2-504m3/h;
扬程:24-240m;
功率:1.5-450kw;
转速:1480r/min;
口径:φ40-φ250;
温度范围:0-+90℃;
工作压力:≤2.4Mpa。

型号意义

型 号
口径
(mm)
流量
(m3/h)
扬程
(m)
功率
(KW)
转速
(r/min)
汽蚀余量
(m)
40DL(DLR)6-12 2 40 6 24 1.5 1480 3.2
3 36 2.2
4 48 3
5 60 4
6 72 4
7 84 5.5
8 96 5.5
9 108 7.5
10 120 7.5
11 132 7.5
12 144 11
50DL(DLR)12.5-12.5 2 50 12.5 25 3 1480 2.2
3 3.75 3
4 50 4
5 62.5 5.5
6 75 7.5
7 87.5 7.5
8 100 7.5
9 112.5 11
10 125 11
65DL(DLR)30-15 2 65 30 30 5.5 1480 2.82
3 45 7.5
4 60 11
5 75 15
6 90 15
7 105 18.5
8 120 22
9 135 22
10 150 30
80DL(DLR)50-20 2 80 50 40 11 1480 2.2
3 60 15
4 80 22
5 100 30
6 120 3.
7 140 37
8 160 45
9 180 45
10 200 55
100DL(DLR)72-20 2 100 72 40 15 1480 2.8
3 60 18.5
4 80 30
5 100 37
6 120 37
7 140 45
8 160 55
9 180 55
10 200 75
100DL(DLR)100-20 2 100 100 40 18.5 1480 2.8
3 60 30
4 80



37
5 100 45
6 120 55
7 140 75
8 160 75
9 180 90
10 200 90
150DL(DLR)150-20 2 150 150 40 30 1480 2.8
3 60 37
4 80 45
5 100 55
6 120 75
7 140 90
8 160 90
9 180 110
10 200 132
150DL(DLR)165-20 2 150 160 50 37 1480 3.5
3 75 55
4 100 75
5 125 90
6 150 110
7 175 132
8 200 132
9 225 160
10 250 160
150DL(DLR)200-20 2 150 200 40 37 1480 3.5
3 60 55
4 80 73
5 100 90
6 120 110
7 140 110
8 160 132
200DL(DLR)300-20 2 200 300 40 55 1480 5
3 60 75
4 80 110
5 100 132
6 120 160
7 140 160
8 160 200

广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

结构说明 DL型多级泵由电机和泵两部分组成,电机为丫型三相导步电机,泵和电机采用联轴器连接,整体为刚性连接,使用吋无需校正泵由定子部分利转子部分组成泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成为防止定子磨损,定子上装有密封环、平衡等,磨损后可用备件更换转子部分由轴、叶轮,平衡鼓等组成转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力由角接触球轴承来承受进水段、中段和出水段的结台面用纸垫通过拉紧达到密封.轴封采用填料或机械密封.用户可根据需要选择。泵旋转方向从驱动端向下看为逆时针方向转动。

DL系列立式多级离心泵(结构图)

DL系列立式多级离心泵

安装尺寸

DL系列立式多级离心泵 DL系列立式多级离心泵
编号 名称   编号 名称
1 球阀   1 球阀
2 挠性接头   2 挠性接头
3 取压直管   3 取压直管
4 真空压力表   4 闸阀
5 闸阀   5 弯管
6 弯管   6
7 压力表   7 联接板
8 水泥台座   8 JGD型隔振器
      9 水泥台座

DL系列立式多级离心泵安装尺寸图:

DL系列立式多级离心泵

DL系列立式多级离心泵安装尺寸表:

DL系列立式多级离心泵

DL系列立式多级离心泵法兰安装尺寸:

DL系列立式多级离心泵
