LG型高层建筑多级给水泵

LG型立式多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

产品概述

LG型高层建筑多级给水泵,系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。
LG系列泵为立式安装,电机轴与泵轴通过爪型连轴器联接,具有结构紧凑、噪音低、占地面积小等优点。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

产品特点

1、水力模型先进:效率高,性能范围广。
2、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
3、独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。
4、立式结构,占地面积小。

技术参数

流量:3.0-50m3/h;
扬程:20-150m;
功率:0.75-30kw;
转速:2900r/min;
口径:φ25-φ80;
温度范围:0-+80℃;
工作压力:≤1.2Mpa。

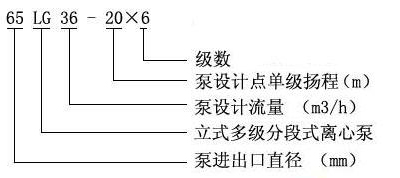

型号意义



型 号 流 量 扬 程 转 速 功 率(kW) 效 率 必 需 叶轮外径
(m3/h) (m) (r/min) 轴功率 电机功率 (%) 汽蚀余量(m) (mm)
25LG3-10×2 3 20 2900 0.39 0.75 42 2 98
25LG3-10×3 3 30 2900 0.58 1.1 42 2 98
25LG3-10×4 3 40 2900 0.78 1.5 42 2 98
25LG3-10×5 3 50 2900 0.97 1.5 42 2 98
25LG3-10×6 3 60 2900 1.17 2.2 42 2 98
25LG3-10×7 3 70 2900 1.36 2.2 42 2 98
25LG3-10×8 3 80 2900 1.56 2.2 42 2 98
25LG3-10×9 3 90 2900 1.75 2.2 42 2 98
25LG3-10×10 3 100 2900 1.95 3 42 2 98
25LG3-10×11 3 110 2900 2.14 3 42 2 98
25LG3-10×12 3 120 2900 2.33 4 42 2 98
25LG3-10×13 3 130 2900 2.53 4 42 2 98
25LG3-10×14 3 140 2900 2.72 4 42 2 98
25LG3-10×15 3 150 2900 2.92 4 42 2 98
32LG6.5-15×2 6.5 30 2900 1 1.5 53 2.4 116
32LG6.5-15×3 6.5 45 2900 1.5 2.2 53 2.4 116
32LG6.5-15×4 6.5 60 2900 2 3 53 2.4 116
32LG6.5-15×5 6.5 75 2900 2.5 4 53 2.4 116
32LG6.5-15×6 6.5 90 2900 3 4 53 2.4 116
32LG6.5-15×7 6.5 105 2900 3.5 5.5 53 2.4 116
32LG6.5-15×8 6.5 120 2900 4 5.5 53 2.4 116
40LG12-15×2 12 30 2900 1.63 2.2 60 2.9 120
40LG12-15×3 12 45 2900 2.45 3 60 2.9 120
40LG12-15×4 12 60 2900 3.27 4 60 2.9 120
40LG12-15×5 12 75 2900 4.08 5.5 60 2.9 120
40LG12-15×6 12 90 2900 4.9 5.5 60 2.9 120
40LG12-15×7 12 105 2900 5.72 7.5 60 2.9 120
40LG12-15×8 12 120 2900 6.54 7.5 60 2.9 120
50LG24-20×2 24 40 2950 3.79 5.5 69 3.15 134
50LG24-20×3 24 60 2950 5.68 7.5 69 3.15 134
50LG24-20×4 24 80 2950 7.58 11 69 3.15 134
50LG24-20×5 24 100 2950 9.47 11 69 3.15 134
50LG24-20×6 24 120 2950 11.37 15 69 3.15 134
65LG36-20×2 36 40 2950 5.41 7.5 72.5 3.4 136
65LG36-20×3 36 60 2950 8.11 11 72.5 3.4 136
65LG36-20×4 36 80 2950 10.82 15 72.5 3.4 136
65LG36-20×5 36 100 2950 13.52 18.5 72.5 3.4 136
65LG36-20×6 36 120 2950 16.23 22 72.5 3.4 136
80LG50-20×2 50 40 2950 7.26 11 75 3.8 135
80LG50-20×3 50 60 2950 10.89 15 75 3.8 135
80LG50-20×4 50 80 2950 14.52 18.5 75 3.8 135
80LG50-20×5 50 100 2950 18.16 22 75 3.8 135
80LG50-20×6 50 120 2950 21.78 30 75 3.8 135

主要应用于高层建筑供水,也可应用于厂矿、企业给排水以及低压锅炉循环用水。

结构说明 LG型多级泵为立式结构,其吸入口位于泵座上.吐出口位于后段上.呈180°。水平方向布置.根据需要.吸入口和吐出口也可以呈0° 90°270°布置.可根据扬程的需要选择水泵的级数。(见泵外形安装尺寸图) LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG、40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环装在填料腔的底部。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为不锈铁制成。泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件.轴的下端装有轴套甲与滑动轴套相82合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型眹轴器联接。 密封装置采用软填料密封和机械密封。在采用软填料密封时与之相磨擦的轴套丙为优质轴承钢制成,并经淬火处理,以增加面磨性。 叶轮为不锈铁制成.由于叶轮前后受压不等,必然存在轴向力.此轴向力绝大部分由平衡鼓来承担。(25LG、32LG、40LG则由水封环组成平衝管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受.由平衡鼓和平衝鼓套组成的平衡装置.磨损后可以更换。 在泵座、中段上分别装有密封环和口环、用以减少高压水漏回逬水部分,密封环磨损后可更換。 泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

LG型高层建筑多级给水泵(结构图)

LG型高层建筑多级给水泵
LG型高层建筑多级给水泵
LG型高层建筑多级给水泵
