产品概述

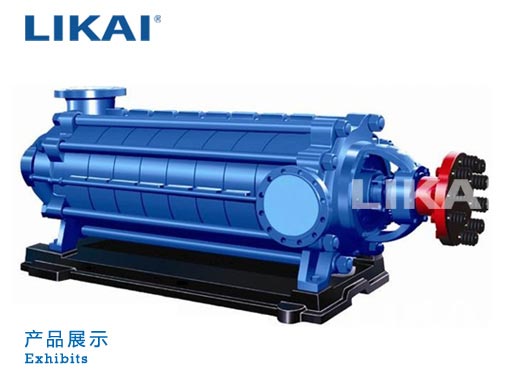

D、DG型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

产品特点

1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

技术参数

流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa。

型号意义

D(DG) 46 - 50×12
D(DG)– 分段式锅炉给水离心泵
46 – 设计流量(m3/h)
50 – 单级扬程(m)
12 – 级数

型 号 级数 流量 扬程 功率 转速
m³/h L/S (mm) (Kw) (r/min)
50D8 3 18 5 28.5 3 2950
4 38 4
5 47.5 5.5
6 57 5.5
7 66.5 7.5
8 76 7.5
9 85.5 7.5
10 95 11
11 104 11
12 114 11
80D12 2 32.4 9 22.7 3 2950
3 34.1 5.5
4 45.5 7.5
5 56.8 7.5
6 68.1 11
7 79.5 11
8 90.8 15
9 102.1 15
10 113.5 18.5
11 124.9 18.5
12 136.2 18.5
80D30 2 43 12 60 15 2950
3 90 18.5
4 120 22
5 150 30
6 180 37
7 21 45
8 240 55
9 270 55
10 300 55
100D16 2 54 15 32 7.5 2950
3 48 15
4 64 18.5
5 80 22
6 96 22
7 112 30
8 128 30
9 144 37
10 160 45
11 176 55
12 132 55
125D25 2 108 30 40 18.5 2950
3 60 30
4 80 37
5 100 45
6 120 55
7 140 75
8 160 75
9 180 90
10 200 90

DG型卧式多级离心泵性能参数表:

型号 级数 转速 流量 扬程 功率 效率 必需汽蚀余量
rpm m3/h m 轴功率 电机功率 (%) m
DG6-25 3 2950 3.75 76.5 2.37 4 33 2
6.3 75 2.86 45 2
7.5 73.5 3.19 47 2.5
4 3.75 102 3.16 5.5 33 2
6.3 100 3.81 45 2
7.5 98 4.26 47 2.5
5 3.75 127.5 3.95 5.5 33 2
6.3 125 4.77 45 2
7.5 122.5 5.32 47 2.5
6 3.75 153 4.73 7.5 33 2
6.3 150 5.72 45 2
7.5 147 6.39 47 2.5
7 3.75 178.5 5.52 7.5 33 2
6.3 175 6.67 45 2
7.5 171.5 7.45 47 2.5
8 3.75 204 6.31 11 33 2
6.3 200 7.63 45 2
7.5 196 8.52 47 2.5
9 3.75 229.5 7.1 11 33 2
6.3 225 8.58 45 2
7.5 220.5 9.58 47 2.5
10 3.75 255 7.89 15 33 2
6.3 250 9.53 45 2
7.5 245 10.65 47 2.5
11 3.75 280.5 8.68 15 33 2
6.3 275 10.5 45 2
7.5 269.5 11.71 47 2.5
12 3.75 306 9.47 15 33 2
6.3 300 11.44 45 2
7.5 294 12.78 47 2.5
DG12-25 3 2950 7.5 84.6 3.93 5.5 44 2
12.5 75 4.73 54 2
15 69 5.32 53 2.5
4 7.5 112.8 5.24 7.5 44 2
12.5 100 6.3 54 2
15 92 7.09 53 2.5
5 7.5 141 6.55 11 44 2
12.5 125 7.88 54 2
15 115 8.89 53 2.5
6 7.5 169.2 7.85 15 44 2
12.5 150 9.46 54 2
15 138 10.64 53 2.5
7 7.5 197.5 9.16 15 44 2
12.5 175 11 54 2
15 161 12.41 53 2.5
8 7.5 225.6 10.41 15 44 2
12.5 200 12.61 54 2
15 184 14.18 53 2.5
9 7.5 253.8 11.78 18.5 44 2
12.5 225 14.18 54 2
15 207 15.95 53 2.5
10 7.5 282 13.09 18.5 44 2
12.5 250 15.76 54 2
15 230 17.73 53 2.5
11 7.5 310.2 14.4 22 44 2
12.5 275 17.34 54 2
15 253 19.5 53 2.5
12 7.5 338.4 15.7 22 44 2
12.5 300 18.9 54 2
15 276 21.3 53 2.5
DG12-50 3 2950 7.5 162 8.8 18.5 37.8 2
12.5 150 10.6 48 2
15 139.5 11.9 48 2.5
4 7.5 216 11.7 22 37.8 2
12.5 200 14.1 48 2
15 186 15.9 48 2.5
5 7.5 270 14.6 30 37.8 2
12.5 250 17.7 48 2
15 232.5 19.8 48 2.5
6 7.5 324 17.6 30 37.8 2
12.5 300 21.3 48 2
15 279 23.7 48 2.5
7 7.5 378 20.4 37 37.8 2
12.5 350 24.8 48 2
15 325.5 27.7 48 2.5
8 7.5 432 23.3 37 37.8 2
12.5 400 28.4 48 2
15 372 31.7 48 2.5
9 7.5 468 26.3 45 37.8 2
12.5 450 31.9 48 2
15 418.5 35.7 48 2.5
10 7.5 540 29.2 45 37.8 2
12.5 500 35.5 48 2
15 465 39.6 48 2.5
11 7.5 594 32.1 55 37.8 2
12.5 550 39 48 2
15 511.5 43.5 48 2.5
12 7.5 648 35 75 37.8 2
12.5 600 42.6 48 2
15 558 47.8 48 2.5
DG25-30 3 2950 15 102 8.33 15 50 2.2
25 90 9.88 62 2.2
30 82.5 10.7 63 2.6
4 15 136 11.1 18.5 50 2.2
25 120 13.1 62 2.2
30 no 14.26 63 2.6
5 15 170 13.89 22 50 2.2
25 150 16.47 62 2.2
30 137.5 17.83 63 2.6
6 15 204 16.67 30 50 2.2
25 180 19.17 62 2.2
30 165 21.4 63 2.6
7 15 238 19.44 30 50 2.2
25 210 23.1 62 2.2
30 192.5 24.96 63 2.6
8 15 272 22.22 37 50 2.2
25 240 26.4 62 2.2
30 220 28.53 63 2.6
9 15 306 25 37 50 2.2
25 270 29.65 62 2.2
30 247.5 32.1 63 2.6
10 15 340 27.8 45 50 2.2
25 300 32.9 62 2.2
30 275 35.7 63 2.6
DG25-50 3 2950 15 154.5 15.78 22 40 2.5
25 150 18.91 54 2.8
30 144 20.64 57 3.2
4 15 206 21.04 30 40 2.5
25 200 25.22 54 2.8
30 192 27.5 57 3.2
5 15 257.5 26.2 37 40 2.5
25 250 31.52 54 2.8
30 240 34.4 57 3.2
6 15 309 31.56 45 40 2.5
25 300 37.82 54 2.8
30 288 41.28 57 3.2
7 15 380.5 38.86 55 40 2.5
25 350 44.1 54 2.8
30 336 48.16 57 3.2
8 15 412 42 75 40 2.5
25 400 50.45 54 2.8
30 384 55.04 57 3.2
9 15 463.5 47.33 75 40 2.5
25 450 56.74 54 2.8
30 432 61.92 57 3.2
10 15 515 52.59 75 40 2.5
25 500 63.04 54 2.8
30 480 68.8 57 3.2
11 15 566 57.8 90 40 2.5
25 550 69.3 54 2.8
30 528 75.68 57 3.2
12 15 618 63.11 110 40 2.5
25 600 75.65 54 2.8
30 576 82.56 57 3.2
DG46-30 3 2950 30 102 13.02 22 64 2.4
46 90 16.11 70 3
55 81 18.84 68 4.6
4 30 136 17.36 30 64 2.4
46 120 21.48 70 3
55 108 23.79 68 4.6
5 30 170 21.7 37 64 2.4
46 150 26.85 70 3
55 135 29.74 68 4.6
6 30 204 26.04 37 64 2.4
46 180 32.21 70 3
55 162 35.68 68 4.6
7 30 238 30.38 45 64 2.4
46 210 37.58 70 3
55 189 41.63 68 4.6
8 30 274 34.72 55 64 2.4
46 240 42.95 70 3
55 216 47.58 68 4.6
9 30 306 39.06 55 64 2.4
46 270 48.32 70 3
55 243 53.53 68 4.6
10 30 340 43.3 75 64 2.4
46 300 53.7 70 3
55 270 59.5 68 4.6
DG46-50 3 2950 30 166.5 25.19 37 54 2.5
46 150 29.83 63 2.8
55 138 32.3 64 3.2
4 30 222 33.59 45 54 2.5
46 200 39.77 63 2.8
55 184 43.06 64 3.2
5 30 277.5 41.98 55 54 2.5
46 250 49.71 63 2.8
55 230 53.85 64 3.2
6 30 333 50.38 75 54 2.5
46 300 59.65 63 2.8
55 276 64.59 64 3.2
7 30 388.5 58.78 90 54 2.5
46 350 69.6 63 2.8
55 322 75.36 64 3.2
8 30 440 67.18 90 54 2.5
46 400 79.54 63 2.8
55 368 86.12 64 3.2
9 30 499.5 75.57 110 54 2.5
46 450 89.48 63 2.8
55 414 96.89 64 3.2
10 30 555 83.97 132 54 2.5
46 500 99.42 63 2.8
55 460 107.66 64 3.2
11 30 610.5 92.37 132 54 2.5
46 550 109.36 63 2.8
55 506 118.42 64 3.2
12 30 666 100.8 132 54 2.5
46 600 119.3 63 2.8
55 552 129.2 64 3.2
DG85-45 2 2950 55 102 24.25 37 63 3.2
85 90 28.94 72 4.2
100 78 30.33 70 5.2
3 55 153 36.38 55 63 3.2
85 135 43.4 72 4.2
100 117 45.52 70 5.2
4 55 204 48.5 75 63 3.2
85 180 57.87 72 4.2
100 156 60.7 70 5.2
5 55 255 60.63 90 63 3.2
85 225 72.34 72 4.2
100 195 75.86 70 5.2
6 55 306 72.75 110 63 3.2
85 270 86.81 72 4.2
100 234 91.04 70 5.2
7 55 357 84.88 132 63 3.2
85 315 101.3 72 4.2
100 273 106.2 70 5.2
8 55 408 97 132 63 3.2
85 360 115.7 72 4.2
100 312 121.4 70 5.2
9 55 459 109.1 160 63 3.2
85 405 130.2 72 4.2
100 351 136.6 70 5.2
DG85-67 3 2950 55 222 57.3 90 58 3.3
85 201 68.4 68 4
100 183 73.3 68 4.4
4 55 296 76.4 110 58 3.3
85 268 91.2 68 4
100 244 97.7 68 4.4
5 55 370 95.6 132 58 3.3
85 335 114 68 4
100 305 122.2 68 4.4
6 55 444 114.7 160 58 3.3
85 402 136.9 68 4
100 366 146.6 68 4.4
7 55 518 133.8 200 58 3.3
85 469 159.6 68 4
100 427 171 68 4.4
8 55 592 152.9 220 58 3.3
85 536 182.4 68 4
100 488 195.4 68 4.4
9 55 666 172 250 58 3.3
85 603 205.2 68 4,0
100 549 219.9 68 4.4
DG155-67 3 2950 100 228 97 132 64 3.2
155 201 114.7 74 5
185 177 123.9 72 6.6
4 100 304 129.3 200 64 3.2
155 268 152.9 74 5
185 236 165.1 72 6.6
5 100 380 161.6 220 64 3.2
155 335 191.1 74 5
185 295 206.4 72 6.6
6 100 456 194 280 64 3.2
155 402 229.3 74 5
185 354 247.7 72 6.6
7 100 532 226.3 315 64 3.2
155 469 267.5 74 5
185 413 289 72 6.6
8 100 608 258.6 355 64 3.2
155 536 305.7 74 5
185 472 330.3 72 6.6
9 100 684 290.9 400 64 3.2
155 603 344 74 5
185 531 371.6 72 6.6
DG280-43 3 1480 185 141 103 160 69 3
280 129 127.7 77 4.7
335 114 138.7 75 6
4 185 188 137.3 200 69 3
280 172 170.3 77 4.7
335 152 184.9 75 6
5 185 235 171.6 250 69 3
280 215 212.9 77 4.7
335 190 231.1 75 6
6 185 282 205.9 315 69 3
280 258 255.5 77 4.7
335 228 277.3 75 6
7 185 329 240.2 355 69 3
280 301 298.1 77 4.7
335 266 323.6 75 6
8 185 376 274.5 400 69 3
280 344 340.7 77 4.7
335 304 369.8 75 6
9 185 423 308.9 450 69 3
280 387 383.2 77 4.7
335 342 416 75 6
DG25-80 5 2980 15 433 55 75 32 3.2
25 400 60.5 45 3.5
30 390 72.1 44 5
6 15 519.6 66 90 32 3.2
25 480 72.6 45 3.5
30 468 86.52 44 5
7 15 606.2 77 110 32 3.2
25 560 84.7 45 3.5
30 546 100.94 44 5
8 15 692.8 88 132 32 3.2
25 640 96.8 45 3.5
30 624 115.36 44 5
9 15 779.4 99 132 32 3.2
25 720 108.9 45 3.5
30 702 129.78 44 5
10 15 866 110 160 32 3.2
25 800 121 45 3.5
30 780 144.2 44 5
11 15 952.6 121 200 32 3.2
25 880 133.1 45 3.5
30 858 158.62 44 5
12 15 1039.2 132 200 32 3.2
25 960 145.2 45 3.5
30 936 173.04 44 5
DG45-80 7 2950 36 585.2 114.8 180 50 3.9
45 560 124.6 55 4
62 477.4 143.5 56 5.5
8 36 668.8 131.2 200 50 3.9
45 640 142.4 55 4
62 545.6 164 56 5.5
9 36 752.4 147.6 220 50 3.9
45 720 160.2 55 4
62 613.8 184.5 56 5.5
10 36 836 164 250 50 3.9
45 800 178 55 4
62 682 205 56 5.5
11 36 919.6 180.4 280 50 3.9
45 880 195.8 55 4
62 750.2 225.5 56 5.5
12 36 10032 196.8 280 50 3.9
45 960 213.6 55 4
62 818.4 246 56 5.5
DG85-80 7 2950 54 616 170.9 250 53 4.5
85 560 199.3 65 4.4
108 490 218.4 66 5.3
8 54 704 195.3 280 53 4.5
85 640 227.8 65 4.4
108 560 249.6 66 5.3
9 54 792 219.8 355 53 4.5
85 720 256.3 65 4.4
108 630 280.7 66 5.3
10 54 880 244.2 355 53 4.5
85 800 284.8 65 4.4
108 700 311.9 66 5.3
11 54 968 268.6 400 53 4.5
85 880 313.2 65 4.4
108 770 343 66 5.3
12 54 1056 293 450 53 4.5
85 960 341.7 65 4.4
108 840 374.3 66 5.3
DG150-100 6 2950 120 630 307 450 67 3.4
150 600 353 70 4.8
180 540 368 72 5.5
7 120 735 359 500 67 3.4
150 700 412 70 4.8
180 630 429 72 5.5
8 120 840 410 630 67 3.4
150 800 470 70 4.8
180 720 491 72 5.5
9 120 945 461 630 67 3.4
150 900 518 70 4.8
180 810 552 72 5.5
10 120 1050 512 800 67 3.4
150 1000 588 70 4.8
180 900 613 72 5.5
DG280-100 4 2950 250 420 386.4 450 74 5.1
280 400 396 77 5.6
300 392 416 77 5.9
5 250 525 483 630 74 5.1
280 500 495 77 5.6
300 490 520 77 5.9
6 250 630 579.6 710 74 5.1
280 600 594 77 5.6
300 588 624 77 5.9
7 250 735 676.2 800 74 5.1
280 700 693 77 5.6
300 686 728 77 5.9
8 250 840 772.8 1000 74 5.1
280 800 792 77 5.6
300 784 832 77 5.9
9 250 945 869.4 1120 74 5.1
280 900 891 77 5.6
300 882 936 77 5.9
10 250 1050 966 1250 74 5.1
280 1000 990 77 5.6
300 980 1040 77 5.9

适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

D型水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在出水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修后装配时务必注意。 D型水泵的主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衝盘、轴套、尾盖及轴承体。 进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为锈铁制成,共同形成泵的工作室。 叶轮为优质锈铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衝盘来承担,叶轮制造时经静平衡试验。 轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电 机直接连接。 密封环为锈铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更換。 平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衝装置。 平衡盘为耐磨锈铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。 轴套为锈铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更換。 轴承是单列向心球轴承,采用钙基润滑脂润滑。填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。

D型泵系卧式多级离心泵结构图:

D、DG型卧式锅炉给水离心泵

安装尺寸

D、DG型卧式锅炉给水离心泵
D、DG型卧式锅炉给水离心泵

D型泵系卧式多级离心泵安装尺寸图:

D、DG型卧式锅炉给水离心泵
D、DG型卧式锅炉给水离心泵

相关内容
相关产品
