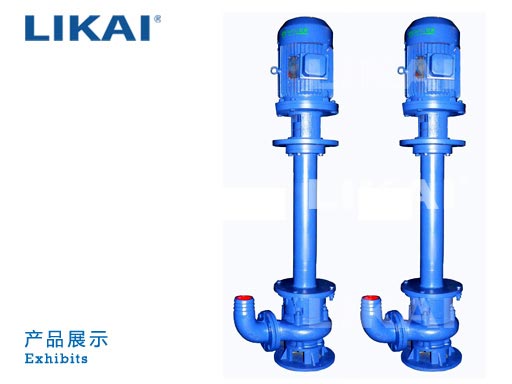

NL型污水泥浆泵

NL污水泥浆泵是单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。 泥浆泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

产品概述

NL型污水泥浆泵 本泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
本泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需弓I水,旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

型号意义

型  号 转速n
(r/min)
流量Q
(m3/h)
扬程H
(m)
效率η
(%)
电机功率
(Kw)
NL50-8
NL50A-8
1430 20-30 8-9 42 1.5
NL50-12
NL50A-12
1430 25-38 12-14 41 3
NL65-16
NL65A-16
1430 50-60 15-18 42 5.5
NL76-9
NL76A-9
1430 50-70 9-10 59 3
NL80-12
NL80A-12
1430 80-120 11-13 56 7.5
NL100-16
NL100A-16
1430 80-100 15-17 61 15
NL150-12
NL150A-12
1430 100-150 11-13 66 18.5
NL150-16
NL150A-16
1430 120-180 15-20 65 22



主要用途


1、NL型多用液下泵系单级单吸离心泵,使用于矿山,造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化、选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水作业,也可作矿排水及含有泥块的流体。
2、若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,地下工程。 3、养鱼用作带水清塘、鱼池增氧等。



NL系列污水泥浆泵

序号 型式/另件名称 NL,NLF,NW
编号 数量 备注
1 网罩 1 1
2 叶轮螺母 2 1
3 叶轮 3 1
4 泵壳 4 1
5 泵座 5 1
6 0型圈 6 1 改进型用机械密封
7 油封 7 4 改进型用机械密封
8 轴套 8 1 改进型用机械密封
9 出水弯头 9 1
10 泵轴 10 1
11 轴承 11 2
12 从动联轴器 12 1
13 主动联轴器 13 1
14 联接筒 14 1
15 轴承座 15 2
16 联接轴 16 1
17 支撑筒 17 2
18 轴承盖 18 1
19 从动联轴器 19 1
20 电机座 20 1
21 电机座C 21 1 带固定板用
22 主动联轴器 22 1
23 电动机 23 1
24 弹性块 24 1



安装尺寸
NL系列污水泥浆泵 NL系列污水泥浆泵

泵固定安装板尺寸


型号/代号 L L1 L2 L3 B B1 d d1 4-d2 4-R δ
NL25-10 180 120 350 400 280 330 72 40 13 25 6
NL50-8 255 230 590 650 490 550 215 70 18 30 8
NL80-9 NL50-12 NL76-9 255 230 590 650 490 550 258 80 70 70 18 30 10
NL65-16 NL80-12 NL50-24 255 285 690 750 590 650 175 70 110 70 18 30 12
NL100-16 NL100A-16 380 350 920 1000 820 900 226 115 70 18 40 14

泵长度规格

型 号 泵 长 度 L (毫米)
NL150-12 NL150A-12 NL150-16 NL150A-16 650 1300   / / / / / / / /
NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9 470 1120 1620 2120 2620 3120 3620 4120 4620 5120 3620
NL65-16 NL165A-16 NL80-12 NL80A-12 710 1190 1910 2410 3130 3630 4350 4850 5570 6070 /
NL100-16 NL100A-16 710 1190 1940 2440 3190 3690 4440 4940 5690 6190 /
